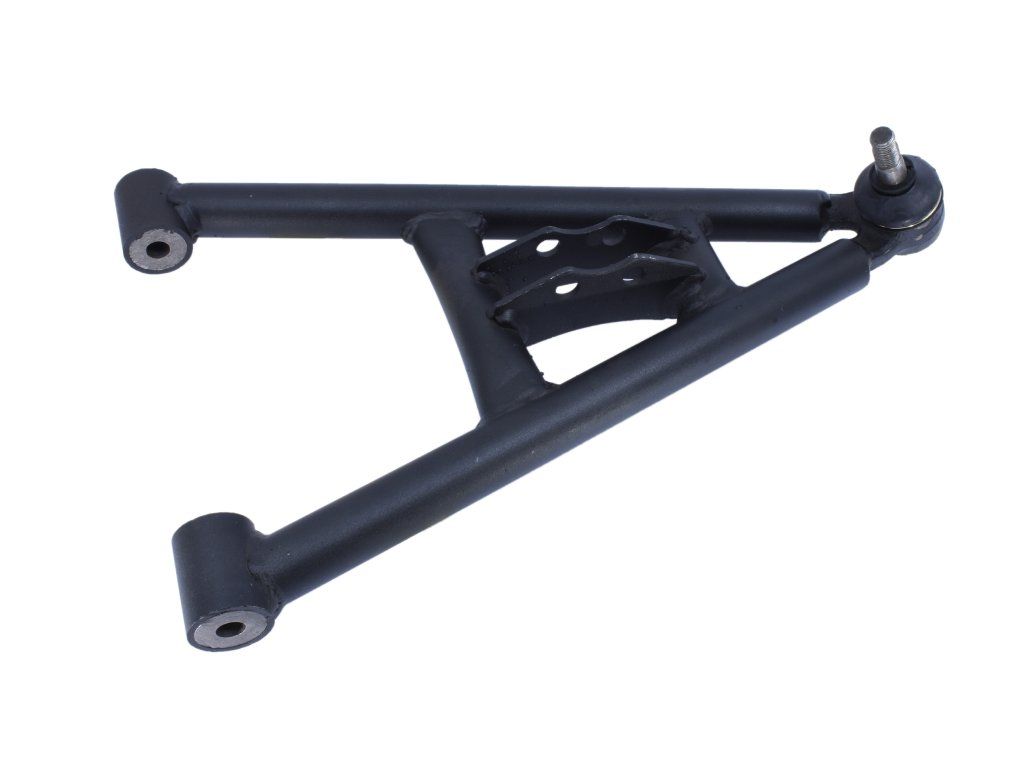

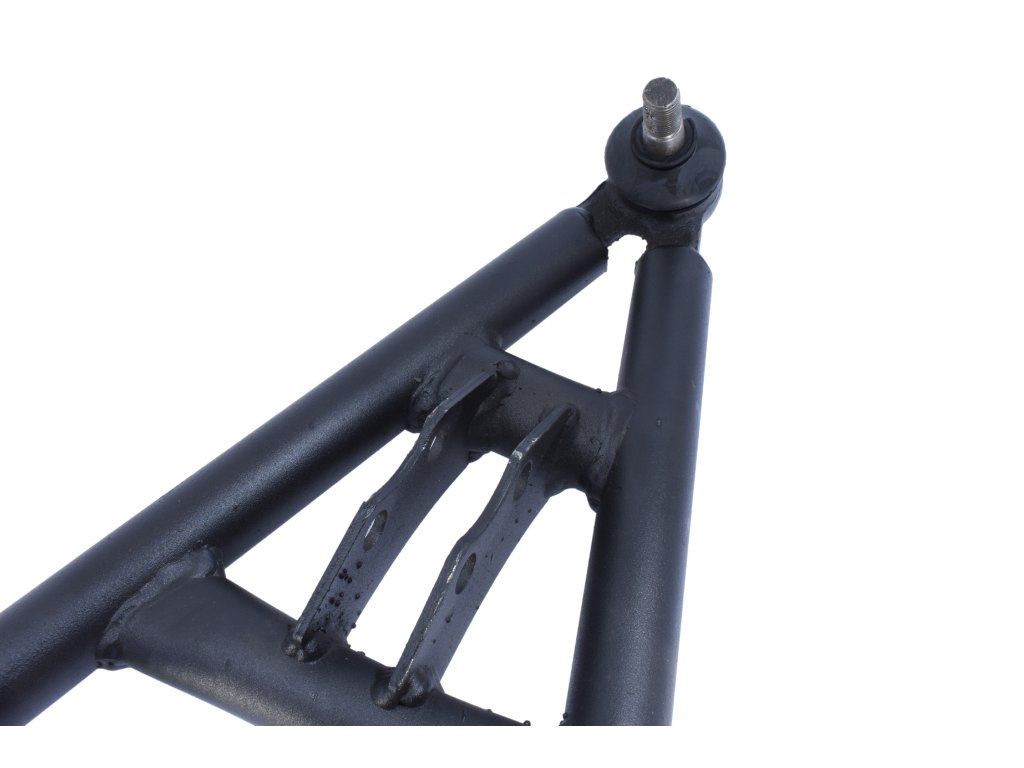

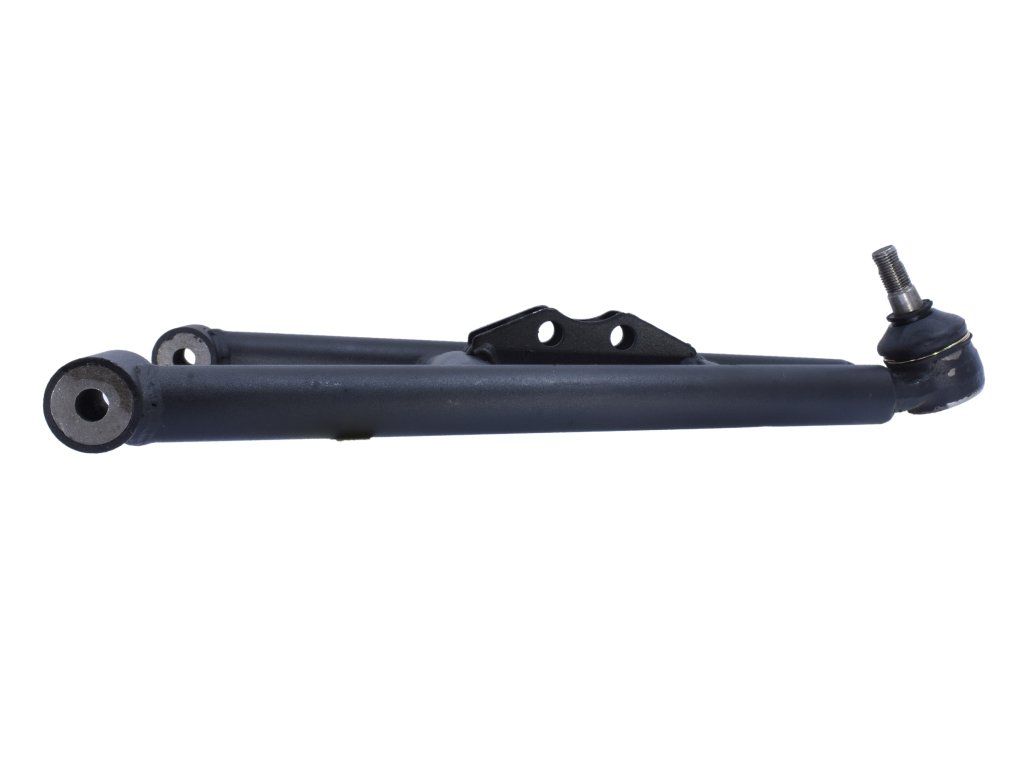

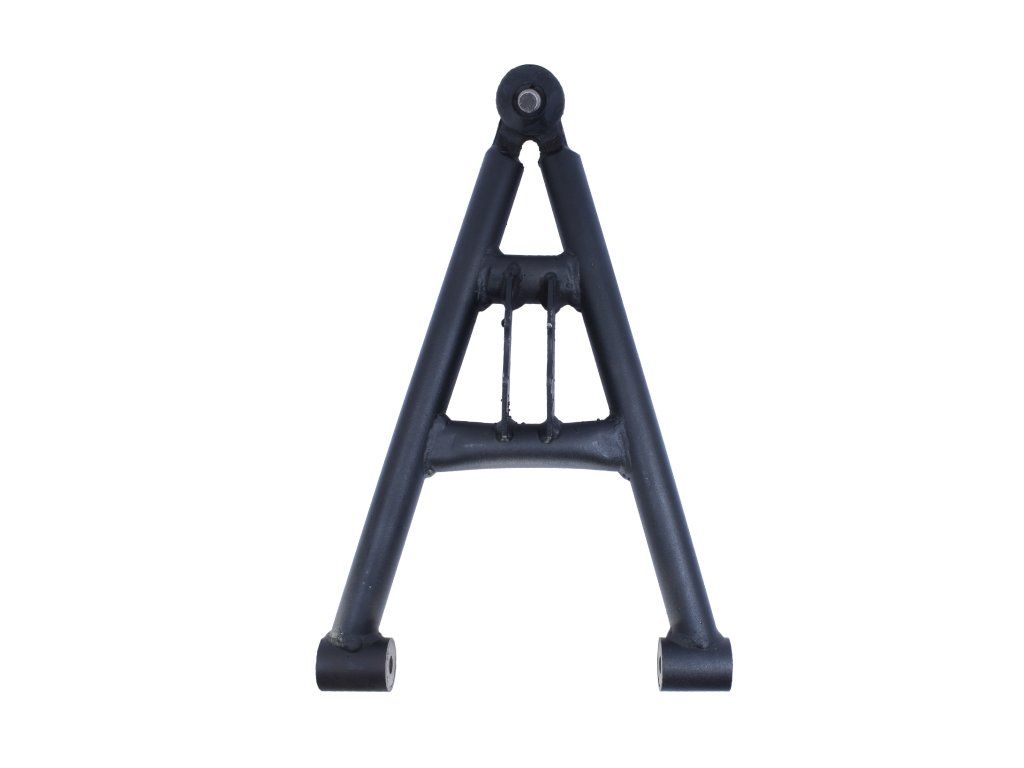

Přední spodní A-rameno nápravy – ATV 200cc
Kód: PIT01983Související produkty
Detailní popis produktu
Přední dolní rameno, tzv. spodní A-rameno, je nosný prvek přední nápravy čtyřkolky. Spojuje těhlici kola s rámem a spolu s čepy drží správnou geometrii řízení. Tento kus je určen pro ATV 200cc. Ohnuté nebo prasklé rameno je potřeba vyměnit, jinak vzniká vůle a stroj nedrží stopu.
Kdy ho potřebuješ
- Rameno je ohnuté, prasklé nebo po nárazu zdeformované.
- V přední nápravě je cítit vůle.
- Čtyřkolka nedrží přímý směr nebo táhne do strany.
- Opotřebovaná uložení ramene vydávají klepot při přejezdu nerovností.
Na co pasuje (kompatibilita)
Určeno pro přední nápravu ATV 200cc. O tom, jestli díl pasuje, rozhoduje rozteč a průměr uložení, délka ramene a typ uchycení čepu.
Použití a montáž
Vyvěs přední část a odmontuj kolo. Uvolni kulový čep a šrouby uložení ramene, vyjmi staré rameno. Nasaď nové spodní rameno, zašroubuj uložení i čep a dotáhni. Po montáži zkontroluj geometrii přední nápravy.
Údržba a životnost
Kontroluj stav silentbloků a kulového čepu, uložení udržuj mazaná. Při vůli nebo klepotu díl vyměň, ať si zachováš přesné řízení.
Časté otázky
Jak poznám opotřebované rameno?
Projevuje se vůlí v přední nápravě, klepotem na nerovnostech a tím, že stroj nedrží přímý směr.
Je to horní, nebo dolní rameno?
Jde o přední dolní (spodní) rameno. Horní a dolní rameno nejsou vzájemně zaměnitelné.
Technické parametry
| Délka | 375 mm |
| Šířka | 232 mm |
| Vnější vzdálenost uložení | 232 mm |
| Vnitřní vzdálenost uložení | 150 mm |

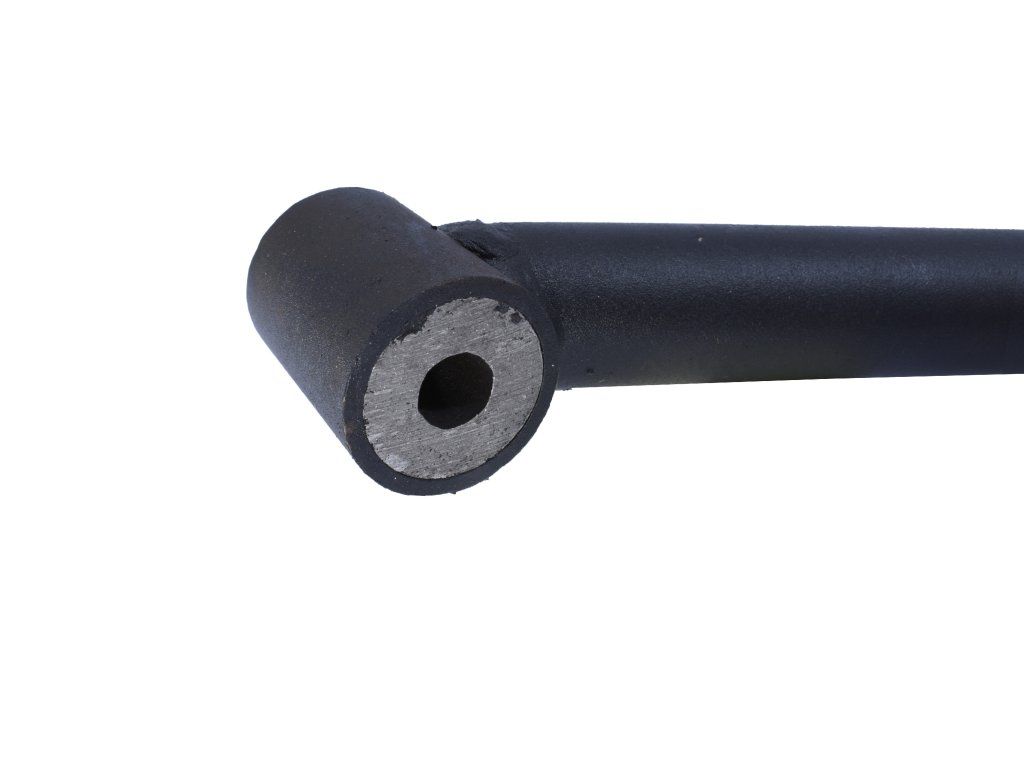

| Délka uložení | 40 mm |
| Vnitřní průměr uložení | 10 mm |
| Vnější průměr vyměnitelného uložení | 25 mm |

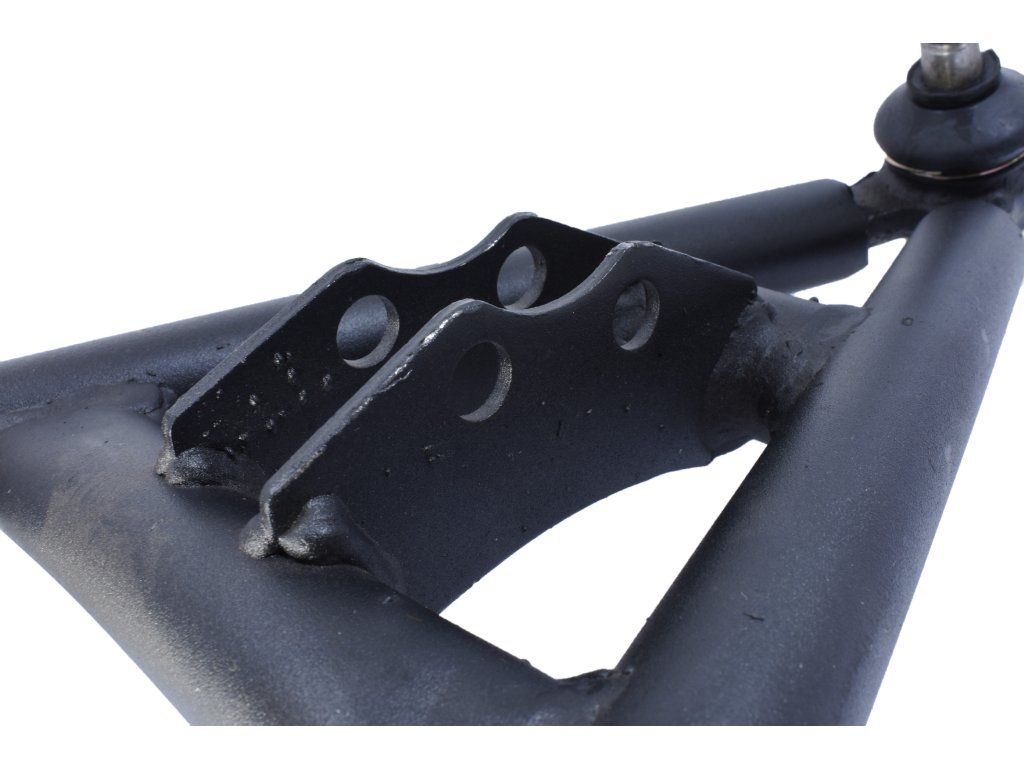

| Průměr otvoru na uchycení tlumiče | 10 mm |
| Vzdálenost otvorů (na šířku uložení tlumiče) | 21 mm |
| Vzdálenost otvorů tlumiče od čepu | 14/17 mm |
| Výška čepu | 36 mm |
| Průměr kužele | 12,5 - 14,5 mm |
| Závit | M12 |
| Délka závitu | 19 mm |
| Otvor na závlačku | 3,5 mm |
Proč právě tento díl
Poškozené rameno zhoršuje řízení a je bezpečnostní riziko. Nové dolní rameno pro ATV 200cc obnoví geometrii a stabilitu přední nápravy. Skladem, dostupné jsou i související čepy a silentbloky.
Doplňkové parametry
| Kategorie: | Náhradní díly |
|---|---|
| Hmotnost: | 1.7 kg |
| Délka uložení: | 40mm |
| Pozice: | Dolní |
| Průměr závitu na kulovém čepu: | M12 |
| Vnitřní díra uložení: | 10 mm |
| Vnitřní vzdálenost uložení: | 150 mm |
