Dolní rameno zavěšení kola ATV čtyřkolka – typ 8
Kód: PIT00587Související produkty
Detailní popis produktu

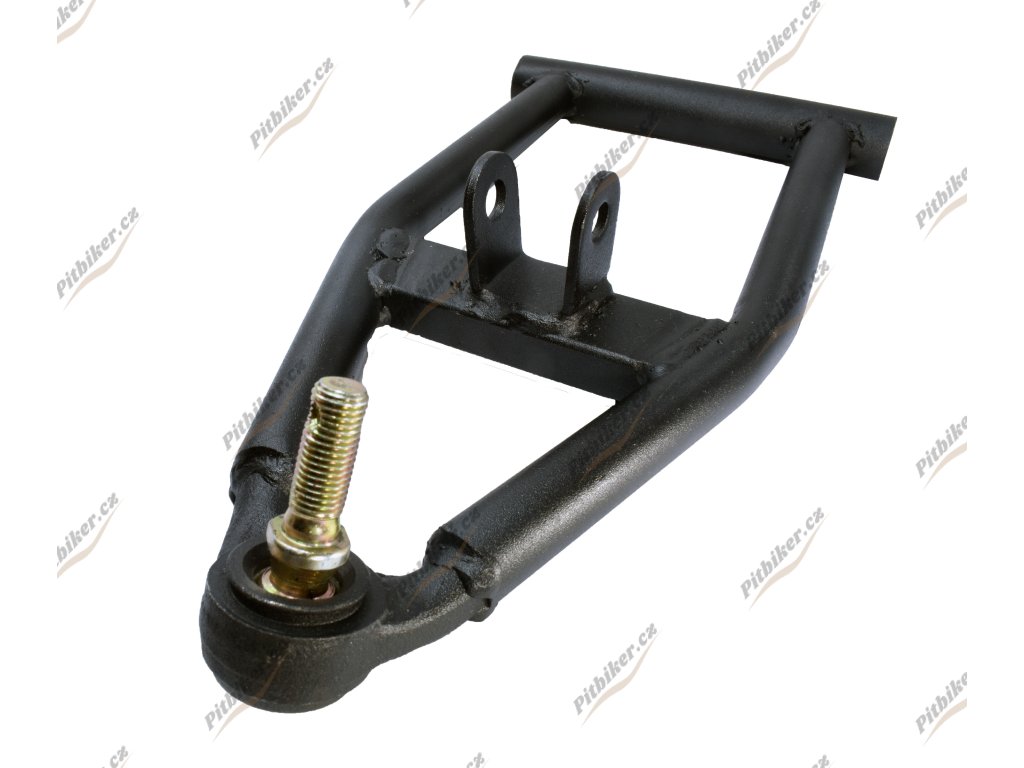

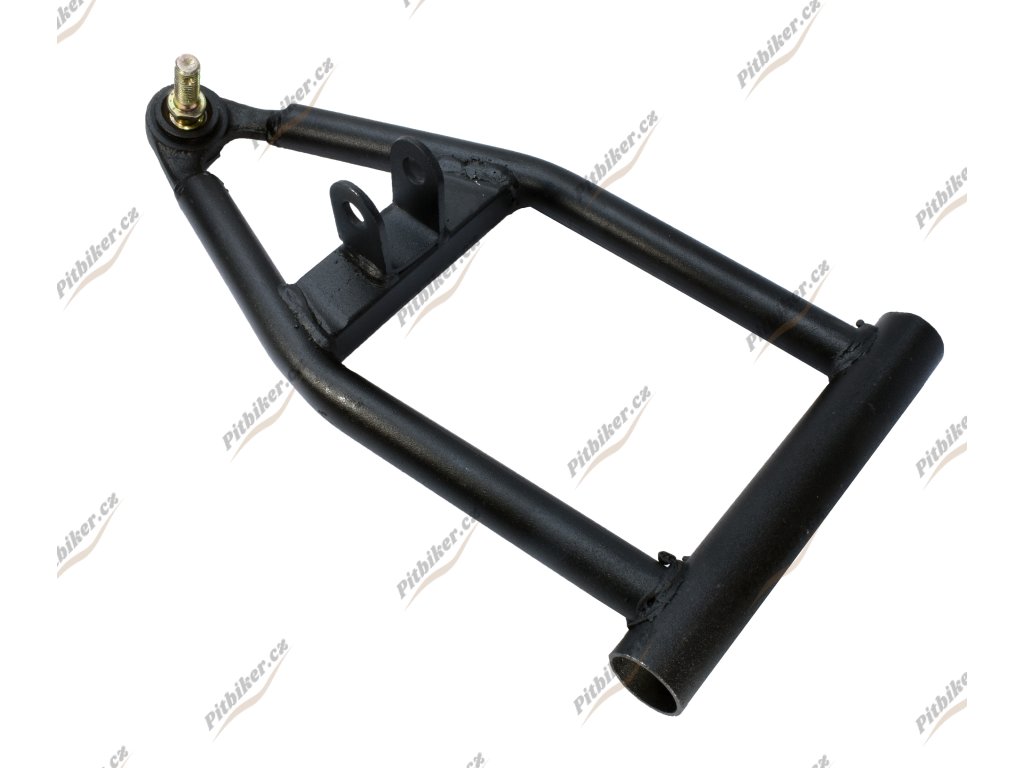

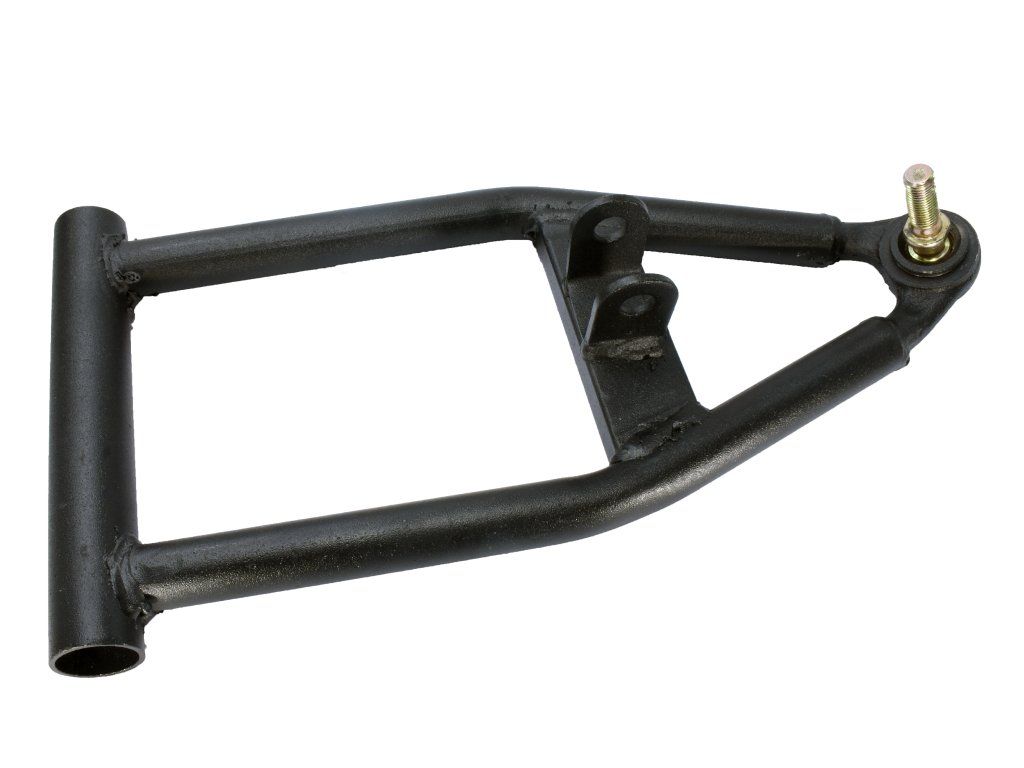

Dolní rameno (spodní A-rameno) je nosný prvek zavěšení kola čtyřkolky. Spojuje střed kola s rámem, drží geometrii řízení a nese spodní uložení tlumiče. Tento kus je v provedení typ 8. Ohnuté nebo prasklé rameno po nárazu je potřeba vyměnit, jinak stroj „táhne“ do strany a nedrží stopu.
Kdy ho potřebuješ
- Rameno je po pádu nebo nárazu ohnuté, prasklé nebo oválné v uložení.
- Čtyřkolka „táhne“ do strany a nedrží přímou stopu.
- V uložení čepů je vůle, kolo se kýve nebo klepe.
- Silentblok nebo svařované oko ramena je vytržené či vydřené.
- Při renovaci nápravy měníš oba páry ramen najednou.
Na co pasuje (kompatibilita)
Pasuje na čtyřkolky ATV s dvouramenným zavěšením typu A-rameno v provedení typ 8. O tom, jestli díl pasuje, rozhoduje rozteč a průměr uložení čepů, délka ramena a poloha uchycení tlumiče.
Použití a montáž
Nadzvedni a bezpečně podepři přední část stroje, aby se zavěšení odlehčilo. Odpoj tlumič a uvolni čepy, které spojují rameno s rámem a těhlicí. Nasaď nové rameno, čepy promaž a dotáhni předepsaným momentem. Nakonec zkontroluj a nech seřídit geometrii (sbíhavost) předních kol.
Údržba a životnost
Čepy a silentbloky ramena pravidelně promazávej a kontroluj vůli. Dbej na dotažení šroubů předepsaným momentem a po prvních kilometrech dotažení překontroluj.
Časté otázky
Jak poznám, že je rameno ohnuté?
Projeví se nerovnoměrným sjetím pneumatiky, tažením do strany a špatným držením stopy. Ohnutí bývá vidět při porovnání s ramenem na druhé straně.
Mám měnit ramena po párech?
Pokud je poškozené jen jedno, stačí vyměnit to. Při renovaci nápravy se vyplatí obnovit i čepy a silentbloky na obou stranách najednou.
Technické parametry
| Délka ramene | 315 mm |

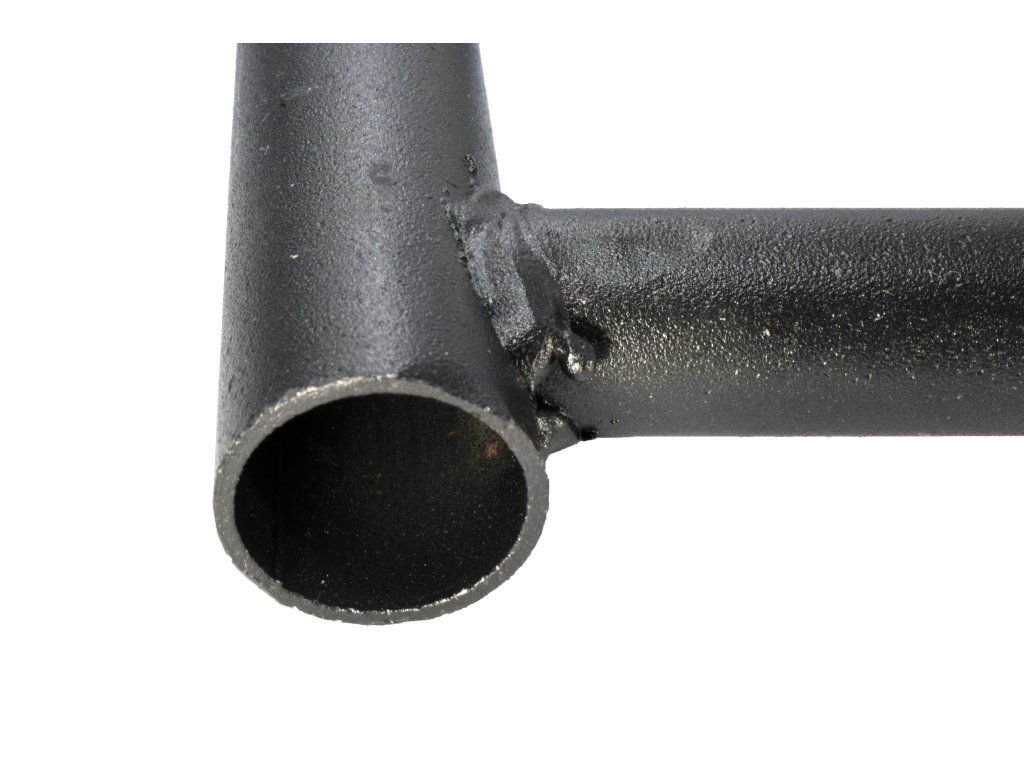

| Délka usazení do kostry | 160 mm |
| Vnitřní průměr usazení | 21 mm |
| Montážní otvor pro tlumič | 10,5 mm |
| Vnitřní šířka "U-čka" pro tlumič | 25 mm |
| Vzdálenost osy otvoru pro tlumič od čepu | 115 mm |

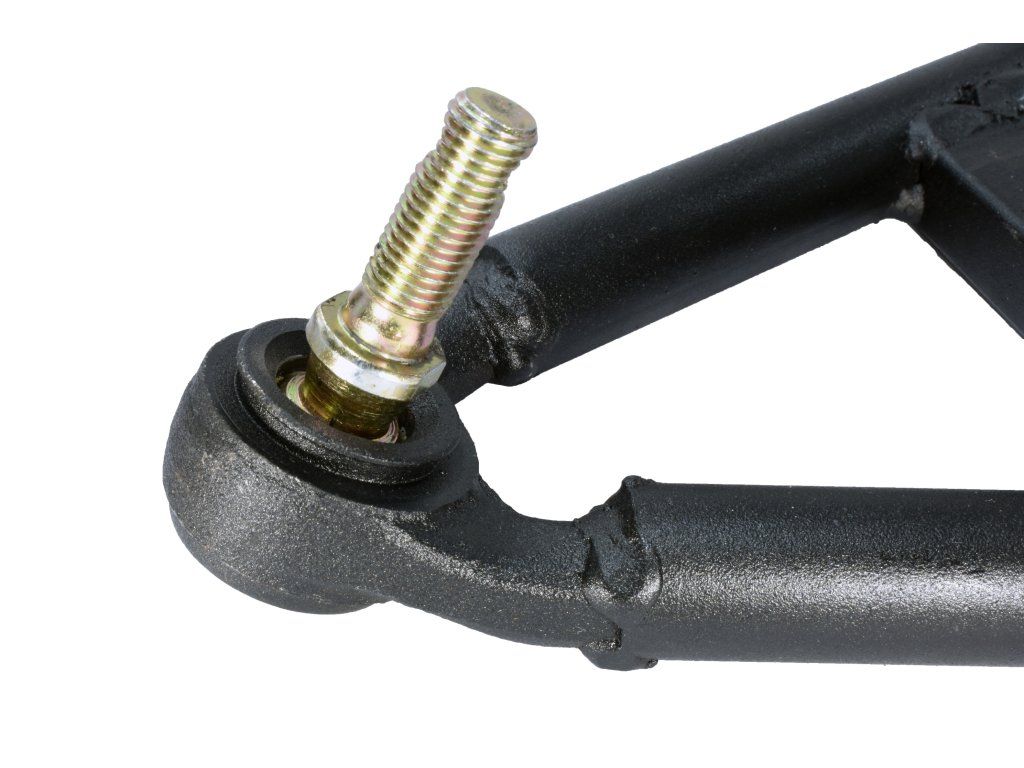

| Závit na čepu | M10 |
| Otvor na segerku | 3 mm |
| Délka závitu | 22 mm |
| Průměr usazení | 10 mm |
| Délka usazení | 2 mm |
| Čep vhodný na klíč | 14 mm |
Proč právě tento díl
Rovné a pevné rameno vrací čtyřkolce správnou geometrii, přímou stopu a bezpečné ovládání. Typ 8 je přímá náhrada poškozeného dílu. Dostupné jsou i čepy a silentbloky na kompletní obnovu zavěšení.
Doplňkové parametry
| Kategorie: | Náhradní díly |
|---|---|
| Hmotnost: | 0.81 kg |
| Délka uložení: | 160 mm |
| Pozice: | Dolní |
| Průměr závitu na kulovém čepu: | M10 |
| Vnitřní díra uložení: | 21mm |
