Stator zapalování 6cívkový na ATV – konektor 4+1 pin samice
Kód: PIT01970Související produkty
Detailní popis produktu

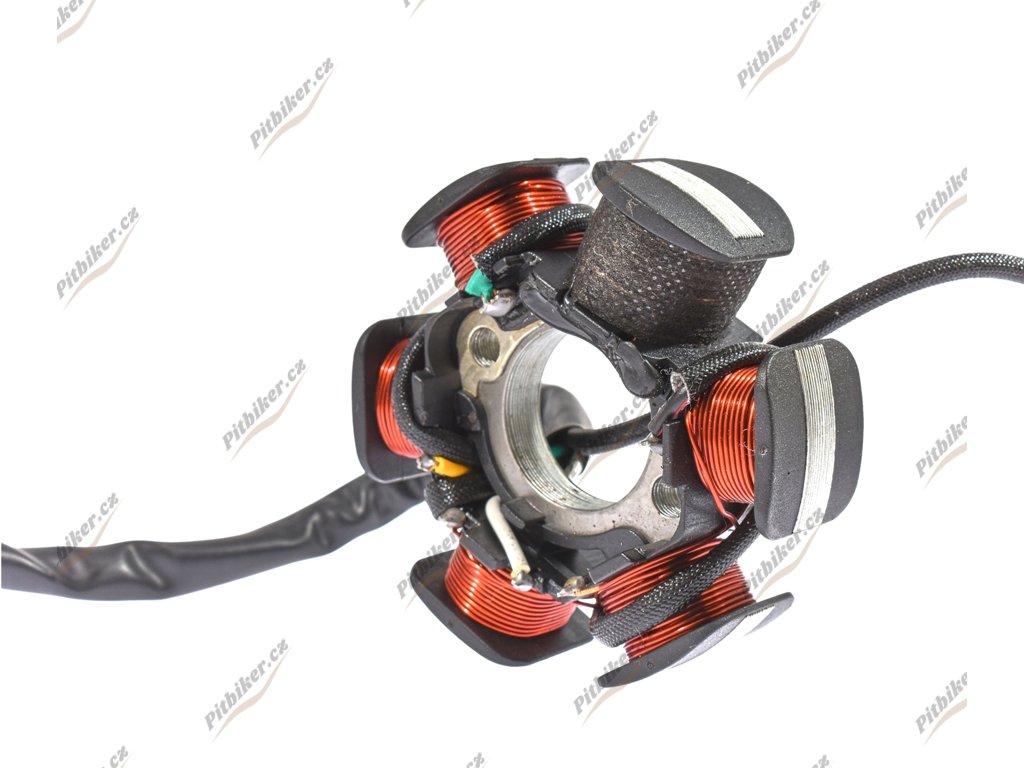

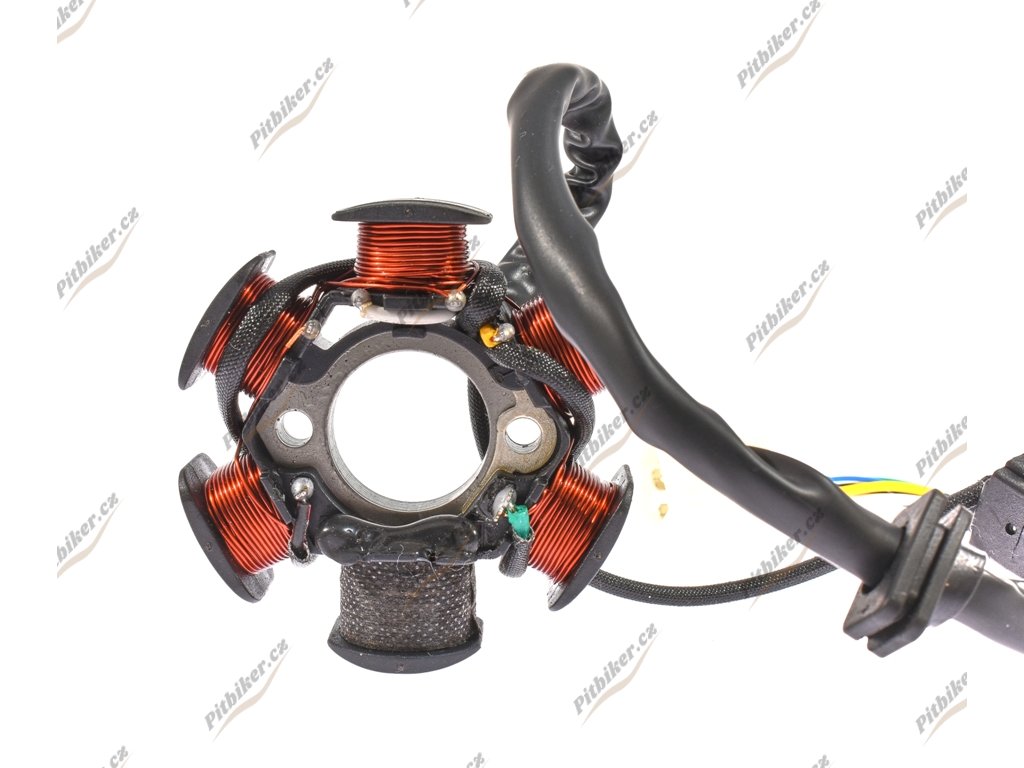

Stator zapalování je pevná část magneta, na které jsou navinuté cívky. Při otáčení rotoru vyrábějí cívky střídavý proud pro zapalování a dobíjení. Tohle provedení má 6 cívek a konektor 4+1 pin (samice) a je určené pro čtyřkolky ATV. Vyměňuje se, když motor nemá jiskru, vynechává nebo se nedobíjí baterie.
Kdy ho potřebuješ
- Motor nemá jiskru a nedá se nastartovat.
- Zapalování vynechává nebo motor za jízdy zhasíná.
- Baterie se nedobíjí a slábne i po výměně.
- Na cívkách statoru je vidět přepálení, spálená izolace nebo zkrat.
Na co pasuje (kompatibilita)
Určeno pro čtyřkolky ATV se statorem se 6 cívkami a konektorem 4+1 pin v provedení samice. O tom, jestli díl pasuje, rozhoduje počet cívek, typ a pohlaví konektoru a rozteč upevňovacích děr.
Použití a montáž

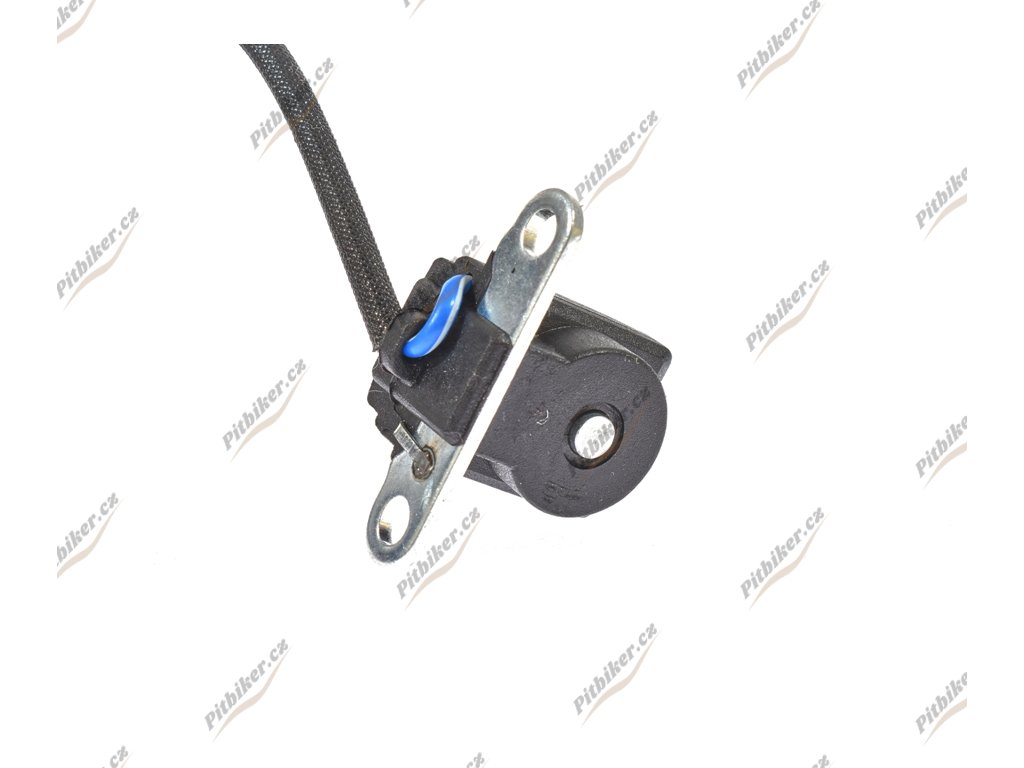

Odpoj konektor statoru, a pokud je stator ve víku motoru, vypusť olej. Sundej kryt, odšroubuj starý stator a snímač, nasaď nový a dbej na správné vedení kabelů. Kryt smontuj zpátky s novým těsněním, doplň olej a připoj konektor.
Časté otázky
Jaký je rozdíl mezi verzí samice a samec?

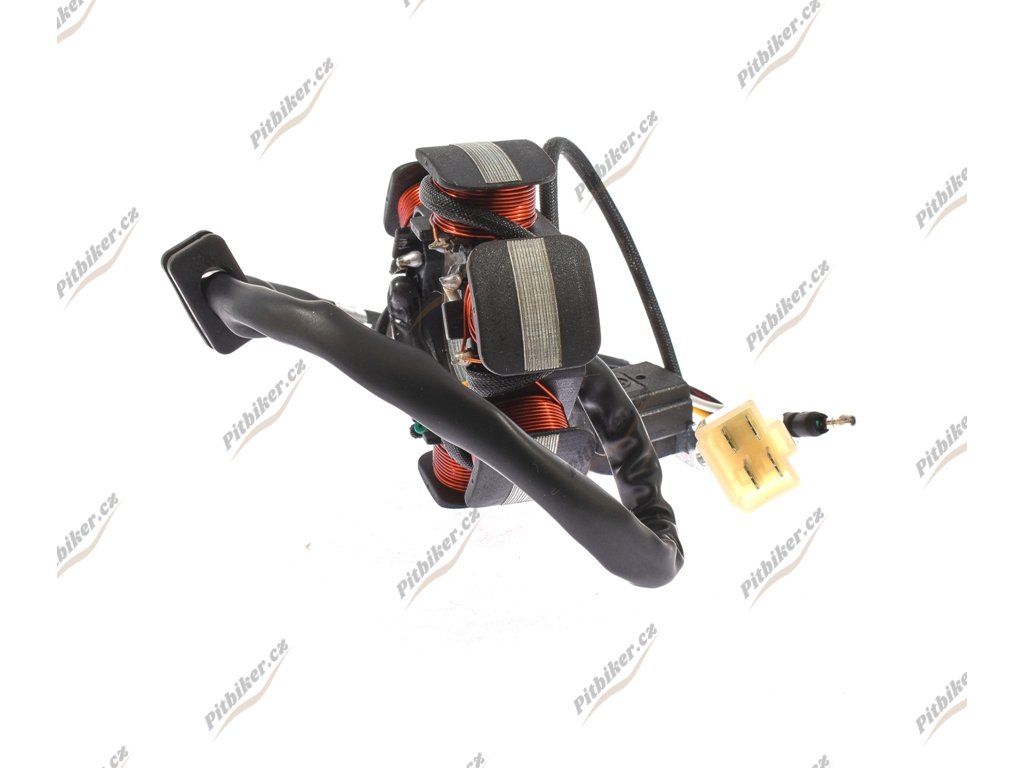

Liší se pohlavím konektoru 4+1 pin. Musíš zvolit verzi, která pasuje na protikus v elektroinstalaci tvojí čtyřkolky, samice a samec nejsou bez úpravy konektoru vzájemně zaměnitelné.
Proč má stator 6 cívek?
Počet cívek souvisí s výkonem zapalování a dobíjení dané soustavy. Náhradní stator by měl mít stejný počet cívek jako původní, tedy 6.
Technické parametry
| Počet konektorů | 5 |
| Počet pinů | 4 + 1 |
| Počet cívek | 6 |
| Vnější průměr cívek | 83 mm |
| Vnitřní průměr | 29 mm |
| Průměr otvoru na šrouby | 6 mm |
| Rozteč otvorů na uchycení | 41 mm |
| Délka kabelu | 310 mm |
| Výška | 30 mm |
| Šířka | 23 mm |
| Délka | 20 mm |
| Průměr otvoru na šrouby | 5 mm |
| Rozteč otvorů na uchycení | 34 mm |
Proč právě tento díl
Bez funkčního statoru motor nenastartuje ani nedobíjí. Výměnou 6cívkového statoru s konektorem 4+1 pin (samice) obnovíš jiskru i dobíjení. Dostupné jsou i varianty statoru s jiným počtem cívek a konektorem.
Doplňkové parametry
| Kategorie: | Náhradní díly |
|---|---|
| Hmotnost: | 0.39 kg |
