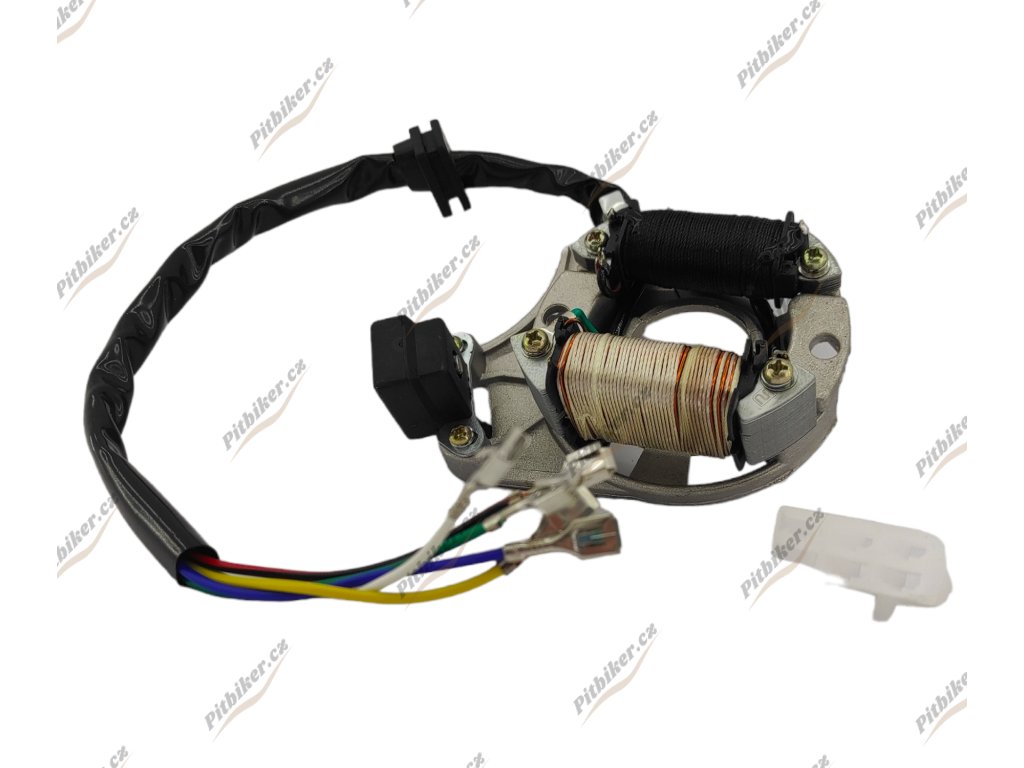

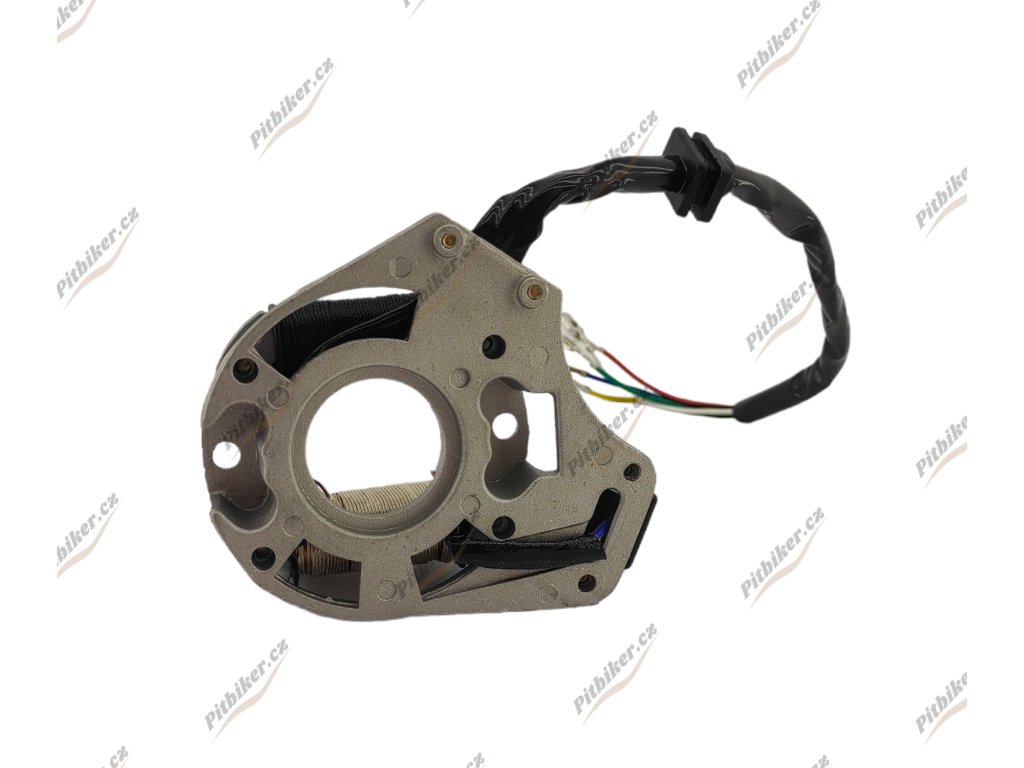

Stator zapalování 2cívkový ATV – plastový konektor, 84 mm
Kód: PIT01554Detailní popis produktu
Stator (lidově indukční deska) je základ zapalování a dobíjení – jeho cívky vytvářejí napětí pro jiskru a napájení elektroniky. Když stator selže, motor ztrácí jiskru, těžko startuje nebo přestane dobíjet. Tenhle dvoucívkový stator je určený pro ATV (čtyřkolky, lidově quad) a má plastový konektor.
Kdy ho potřebuješ
- Motor ztrácí jiskru, vynechává nebo úplně zhasíná.
- Start je těžký a motor běží nepravidelně.
- Baterie se nedobíjí a rychle se vybíjí.
- Cívky statoru jsou propálené, spálené nebo přerušené.
- Měřením jsi zjistil nesprávný odpor na cívkách zapalování.
Na co pasuje (kompatibilita)
Díl je určený pro ATV (čtyřkolky, lidově quad) se zapalováním na dvoucívkovém statoru a plastovým konektorem. Klíčové rozměry: vnější průměr cívek 84 mm, vnitřní průměr 33 mm, rozteč uchycení 70 mm.
Použití a montáž
Stator se montuje do víka klikové skříně (pod magnetem/setrvačníkem) a připevní šrouby na uvedenou rozteč. Při výměně zkontroluj těsnění víka a stav kabelů, potom přiveď konektor k zapalování.
Časté otázky
Jak zjistím, jestli mám pokažený stator?
Změř odpor cívek multimetrem a porovnej se zdravými hodnotami. Propálená nebo přerušená cívka znamená výměnu statoru.
Pasuje mi konektor?

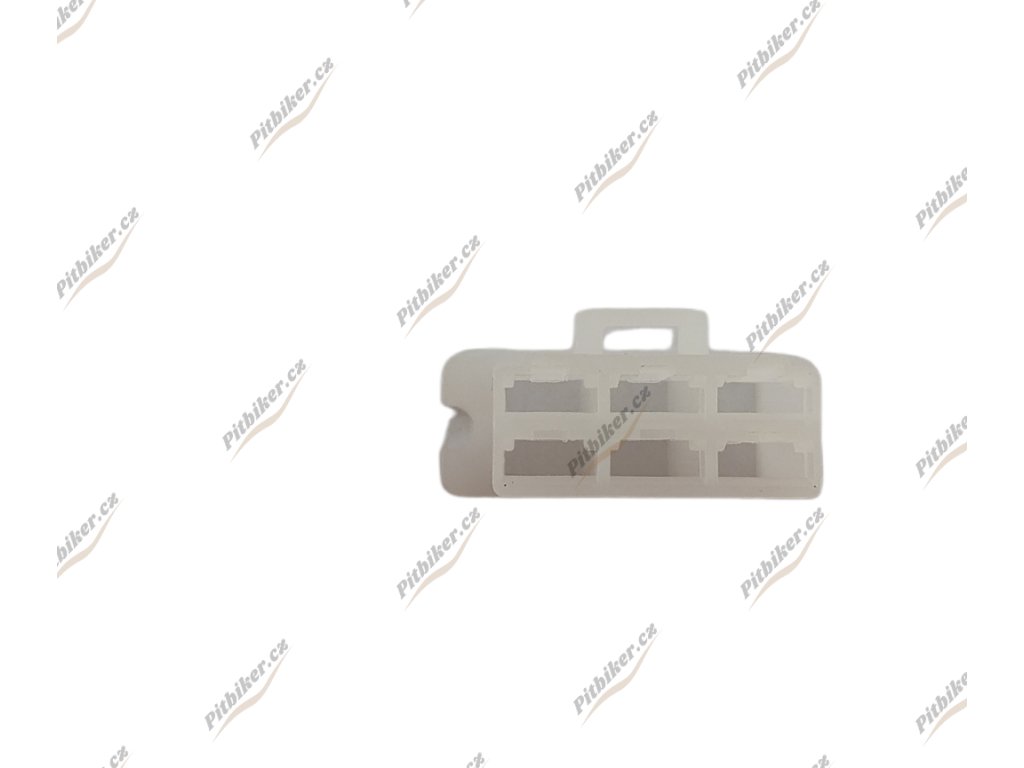

Jde o plastový konektor s uvedeným počtem pinů (1 + 6, z toho 5 zapojených). Před objednáním porovnej svůj konektor s parametry v tabulce.

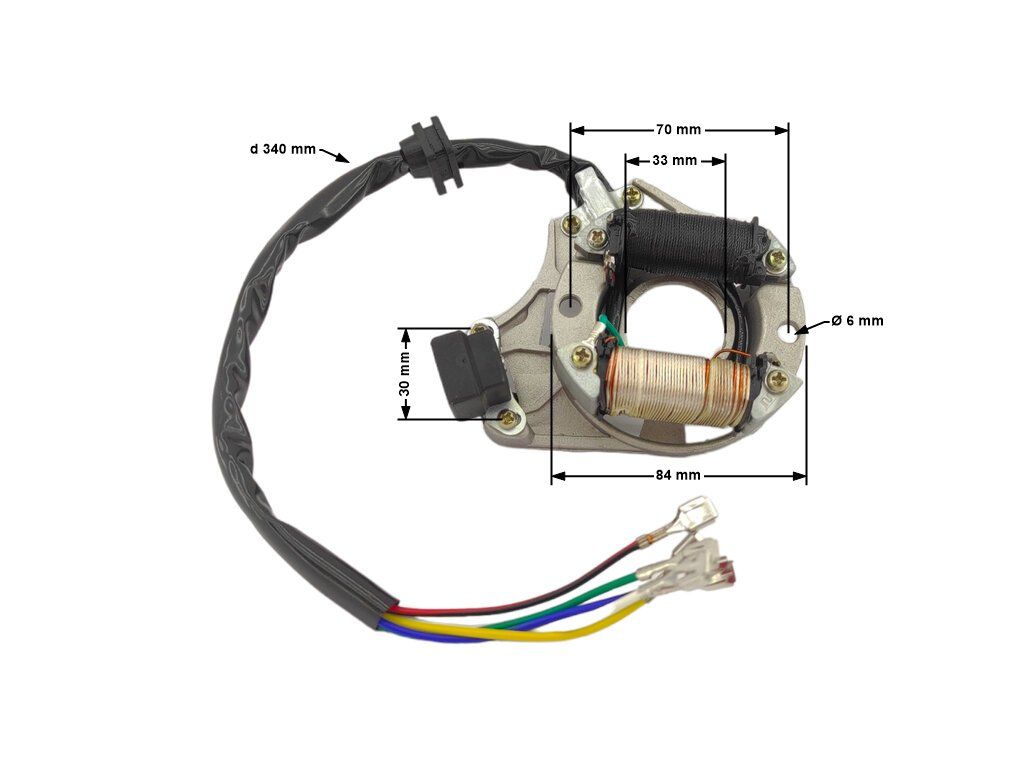

Technické parametry
| Počet konektorů | 2 |
| Počet pinů | 1 + 6 (5 zapojených) |
| Počet cívek | 2 |
| Vnější průměr cívek | 84 mm |
| Vnitřní průměr | 33 mm |
| Průměr otvoru na šrouby | 6 mm |
| Rozteč otvorů na uchycení | 70 mm |
| Délka kabelu | 340 mm |
| Výška (Hallův snímač) | 30 mm |
| Šířka (Hallův snímač) | 20 mm |
| Hallův snímač - délka | 22 mm |
| Průměr otvoru na šrouby (Hallův snímač) | 5 mm |
| Rozteč otvorů na uchycení (Hallův snímač) | 30 mm |
Proč právě tento díl
Zdravý stator vrátí stabilní jiskru, jistý start i spolehlivé dobíjení baterie. Klíčový díl elektriky, který postaví motor tvojí čtyřkolky zpátky na nohy.
Doplňkové parametry
| Kategorie: | Náhradní díly |
|---|---|
| Hmotnost: | 0.45 kg |
