Zadní kyvná vidlice na ATV 125cc – swingarm (8)
Kód: PIT02268Detailní popis produktu
Zadní kyvná vidlice (swingarm) je nosný díl zadního zavěšení čtyřkolky. Otáčí se okolo čepu v rámu a nese zadní osu s kolem, takže přímo určuje geometrii a stabilitu zadní nápravy. Určena je pro ATV 125cc. Mění se hlavně po ohnutí, prasknutí svaru nebo vydření uložení.
Kdy ho potřebuješ
- Vidlice je po nárazu nebo převrácení viditelně ohnutá nebo zkroucená.
- Zadní kolo hází do stran nebo nedrží osu v jedné rovině.
- Svary nebo uchycení čepu jsou prasklé.
- Uložení (pouzdra) na čepu jsou vydřená a vidlice má vůli.
- Řetěz se kvůli posunuté geometrii napíná nerovnoměrně.
Na co pasuje (kompatibilita)
Určeno pro čtyřkolky ATV 125cc. O tom, jestli díl pasuje, rozhoduje průměr a rozteč uložení předního čepu, průměr zadní osy a celková délka vidlice. Označení 8 v názvu obvykle souvisí s velikostí zadního kola - ověř podle svého stroje.
Použití a montáž
Podepři zadní část stroje a demontuj zadní kolo, osu, řetěz a tlumič. Vytlač přední čep a starou vidlici vyndej. Novou vidlici nasaď do rámu, vlož čep s pouzdry a namontuj osu, kolo i tlumič. Nakonec seřiď napnutí řetězu a dotáhni všechny spoje předepsaným momentem.
Údržba a životnost
Pouzdra čepu pravidelně promazávej a kontroluj vůli uložení. Dbej na dotažení osy i čepu - uvolněné spoje urychlují opotřebení.
Časté otázky
Co znamená číslo 8 v názvu?
Obvykle odkazuje na velikost zadního kola (8 palců). Před objednáním si ověř rozměr kola a uložení osy na svém stroji.
Pasuje vidlice i na ATV 110cc nebo 150cc?
Vidlice je určena pro 125cc. Jiné objemy mohou mít odlišnou délku a uložení, proto porovnej rozměry s původním dílem.
Je součástí i zadní osa?
Ne, osa se řeší samostatně. Zkontroluj průměr své osy a v případě potřeby ji vyměň spolu s vidlicí.

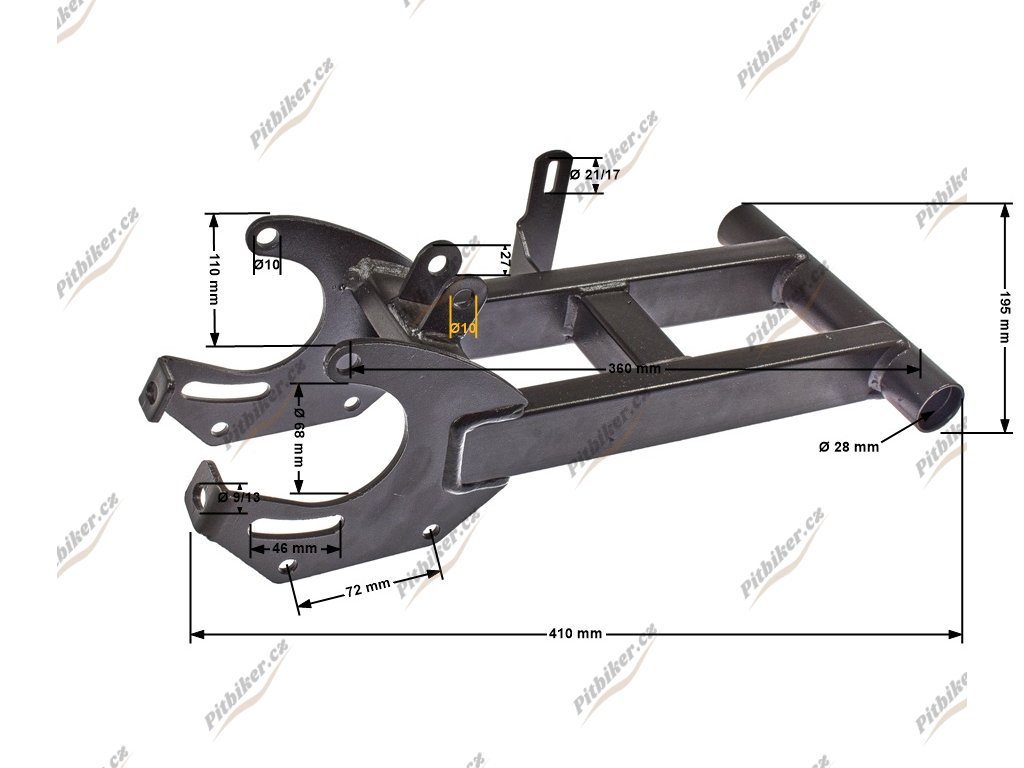

Technické parametry
| Délka ( celková ) | 410 mm |
| Šířka | 110 mm |
| Délka usazení na osu | 195 mm |
| Průměr na ložiska | 28 mm |
| Šířka otvoru na tlumič | 27 mm |
| Díry pro šrouby tlumiče | 10 mm |
| Otvor na uchycení domku | 10 mm |
| Délka spodní napínací drážky | 46 mm |
| Otvor na napínák domku | 9 × 13 mm |
Proč právě tento díl
Ohnutá nebo prasklá vidlice ničí geometrii zadní nápravy, hází kolem a přetěžuje řetěz i ložiska. Nová kyvná vidlice pro ATV 125cc obnoví přesné vedení zadního kola a bezpečné chování stroje. K dispozici jsou i zadní osy a uložení pro kompletní opravu.
Doplňkové parametry
| Kategorie: | Náhradní díly |
|---|---|
| Hmotnost: | 2.3 kg |
