🛠️ Seřízení ventilů – proč je to důležité a jak to zvládnout doma
Správné nastavení ventilů je jedna z nejdůležitějších údržbových úloh, které výrazně ovlivňují výkon, spolehlivost a životnost motoru – či už jde o pitbike 125, 140, 160, 190 nebo čtyřkolky ATV 200 a 250. Tato činnost je často zanedbávaná, ačkoliv ji zvládnete i doma, s minimem nářadí a trochou trpělivosti.
1. Proč je přesná ventilová vůle tak důležitá?
Ventilová vůle je malý prostor mezi vahadlem a ventilem. Tento prostor kompenzuje tepelnou roztažnost materiálů a zajišťuje správnou funkci ventilového rozvodu.
Pokud je vůle příliš malá:
-
Ventil se zcela neuzavře, což vede k:
-
ztrátě komprese,
-
přehřívání ventilu,
-
možnosti propálení nebo prasknutí.
-
Pokud je vůle příliš velká:
-
Ventil se otevírá opožděně a méně, což způsobuje:
-
hlučný chod (klepání),
-
nižší výkon,
-
vyšší opotřebení komponentů rozvodu.
-
Přesná vůle zajistí správné časování, maximální výkon a dlouhou životnost motoru. V případě malých 4T motorů bez hydraulických zdvihátek je ruční nastavení jediný způsob, jak dosáhnout spolehlivého chodu.
2. Rozdíl mezi sacím a výfukovým ventilem
Ventily zajišťují přívod směsi (sací ventil) a odvod výfukových plynů (výfukový ventil) ze spalovacího prostoru. Jejich konstrukce a pracovní podmínky se liší:
Sací ventil:
-
bývá větší,
-
pracuje při nižších teplotách,
-
potřebuje menší vůli.
Výfukový ventil:
-
je menší,
-
pracuje v extrémních teplotách,
-
vyžaduje větší vůli, aby se nezasekl a dobře se chladil přes sedlo.
Správné rozpoznání a nastavení každé vůle je klíčové pro životnost motoru.
3. Doporučené hodnoty ventilové vůle
Měřte vždy na studeném motoru a když je v TDC (horní úvrať kompresního zdvihu).
Typ motoru |
Sací ventil |
Výfukový ventil |
|---|---|---|
Pitbike 110cc |
0,05 – 0,06 mm |
0,06 – 0,07 mm |
Pitbike 125cc |
0,05 – 0,06 mm |
0,07 – 0,08 mm |
Pitbike 140cc |
0,07 mm |
0,08 mm |
Pitbike 160cc |
0,08 mm |
0,10 mm |
Pitbike 190cc |
0,08 mm |
0,10 mm |
ATV 200cc |
0,08 mm |
0,10 mm |
ATV 250cc |
0,10 mm |
0,12 mm |
Uvedené hodnoty jsou obecně doporučené pro čínské 4-taktní jednoválcové motory. Vždy si však ověřte specifikaci pro váš konkrétní motor (např. v manuálu nebo na fórech podle typu – YX, ZS, Lifan, Daytona...).

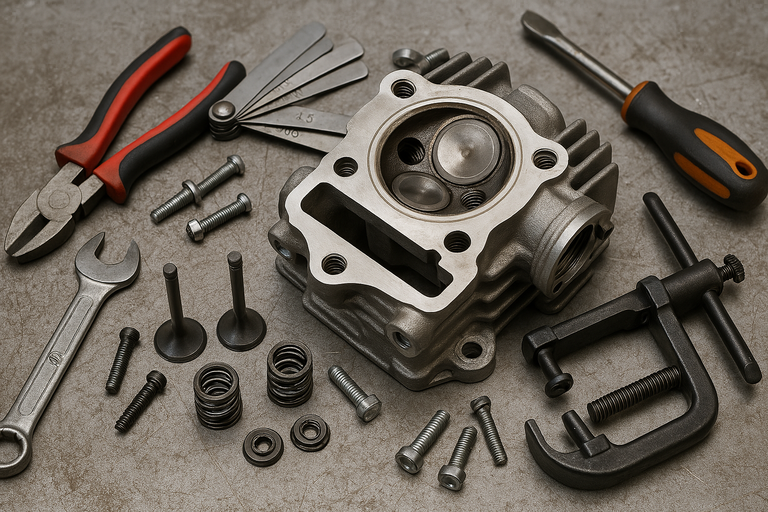

4. Co budete potřebovat?
-
Listové měrky (plíšky s přesnou tloušťkou)
-
Klíče: 9 mm, 10 mm, 17 mm
-
Šroubovák (plochý)
-
Klíč nebo kleště na kontramatky
-
Momentový klíč (doporučeno!)
-
Hadry, olej nebo trochu tuku
-
Volitelně: těsnicí tmel na závity nebo nové O-kroužky
5. Doporučené utahovací momenty
Komponent |
Typ závitu |
Moment (Nm) |
|---|---|---|
Kontramatka ventilu |
M6 – M8 |
7 – 9 Nm |
Kryt víka ventilů (malý) |
M6 |
8 – 10 Nm |
Hlavní kryt ventilu (velký) |
M32 |
20 – 25 Nm |
Pozor: Hliníkové závity se snadno poškodí – používejte momentový klíč a utahujte pouze na předepsanou hodnotu.
Postup: Nastavení ventilů krok za krokem
-
Demontujte plastové kryty a zapalovací svíčku.
-

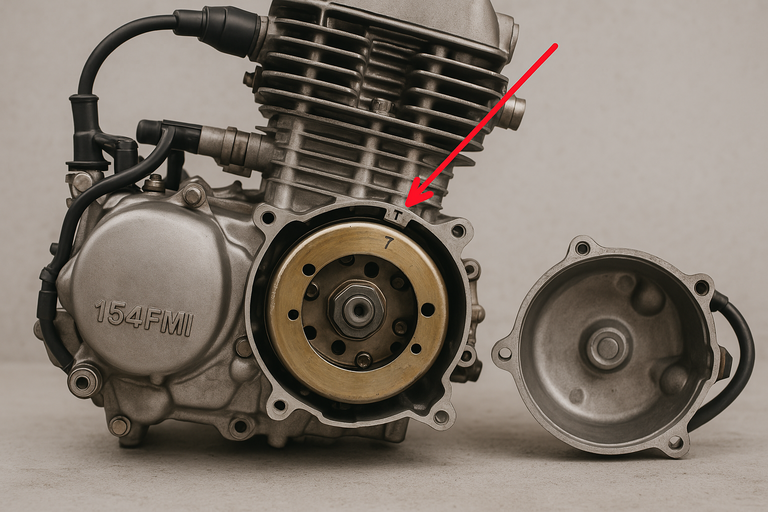

Otočte motor na TDC (horní úvrať).
-
Změřte vůli mezi vahadlem a ventilem pomocí plíšku.
-
Povolte kontramatku, nastavte vůli šroubkem, poté zafixujte.
-
Znovu zkontrolujte vůli po dotažení.
-
Složte kryty, svíčku a spusťte motor.
BONUS: Proč motor střílí do výfuku?
Pokud motor „střílí“, jedná se o zpětný výbuch nespálené směsi ve výfuku. Může to být způsobeno:
-
nedostatečně uzavřeným výfukovým ventilem,
-
opožděným zapálením směsi (zapálení mimo správný moment),
-
přítomností nespálené směsi ve výfukovém potrubí, která se tam následně zapálí.
Takové střelby nejsou jen nepříjemné na poslech, ale mohou znamenat vážnější problém s časováním ventilů nebo zapalováním.
Závěr
Správně nastavené ventily znamenají tichý chod motoru, plný výkon, nízkou spotřebu a žádné problémy při startu. Stačí přesně měřit, použít správné momenty a věnovat stroji pár minut navíc. Výsledek se vyplatí – a servis nechte těm, kteří to neumí
