Startovací relé 12V 25A na pitbike a ATV – konektor samice
Kód: PIT00046Související produkty
Detailní popis produktu

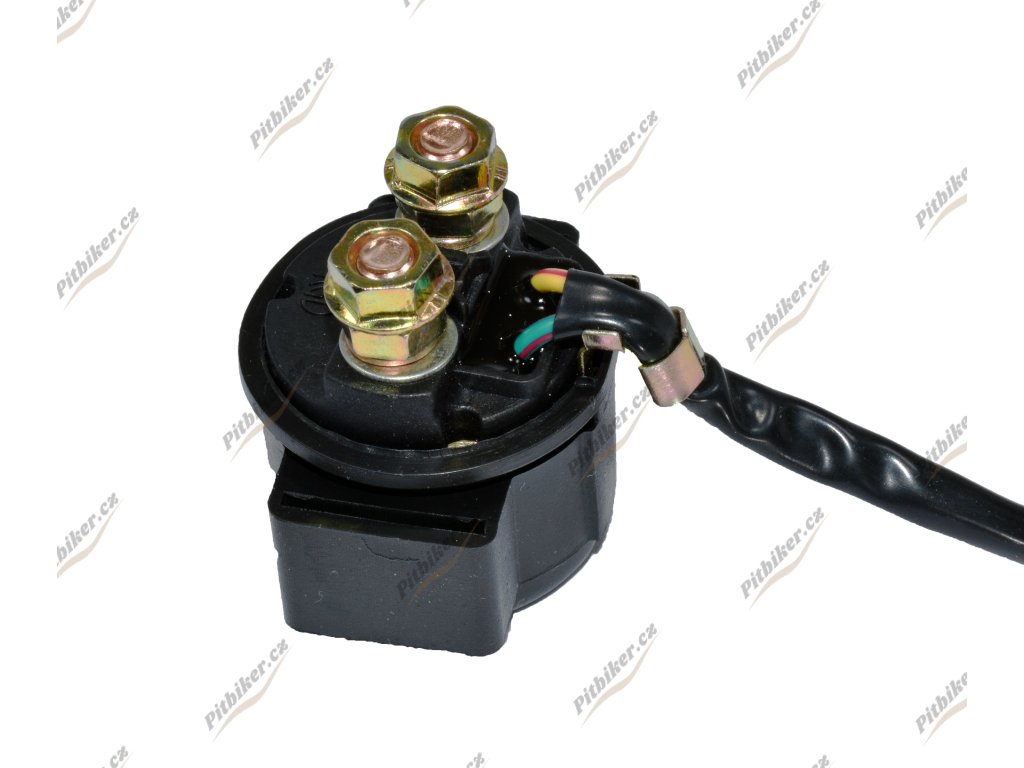

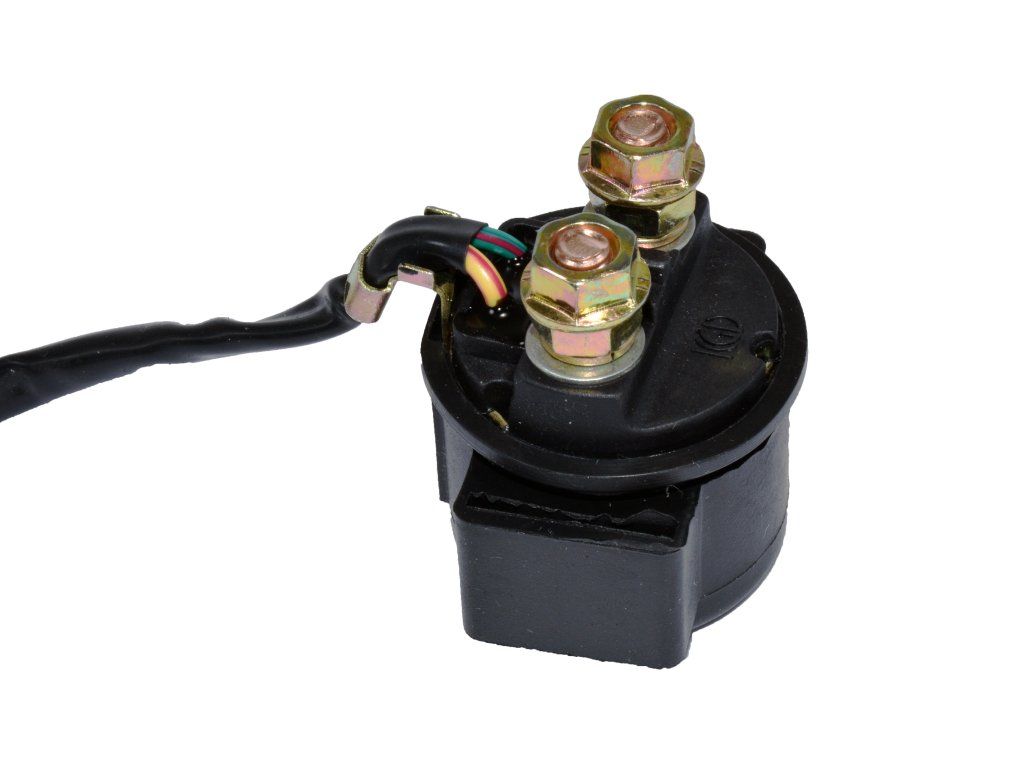

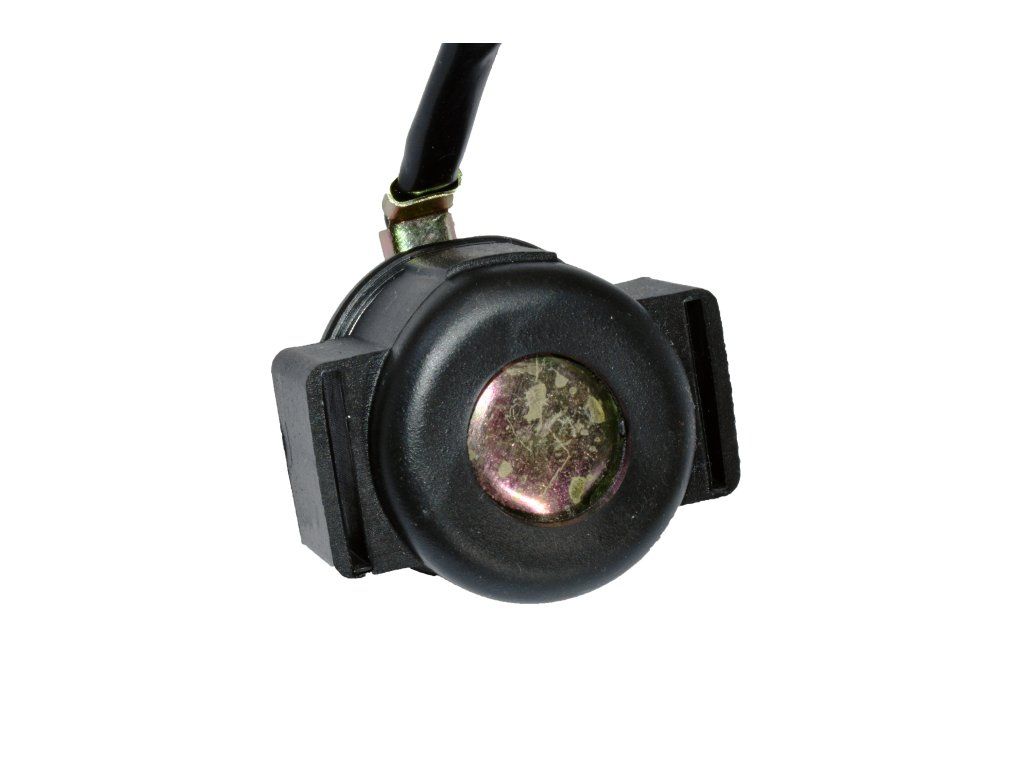

Startovací relé (solenoid) 12 V se spínacím proudem 25 A je elektromagnetický spínač, který při stisku tlačítka startéru přepne vysoký proud z akumulátoru do startéru. Malým ovládacím proudem tak spíná velký zátěžový proud a chrání tlačítko i kabeláž před přetížením. Je určeno pro 4taktní pitbike, ATV/čtyřkolky a minibiky s 12 V elektrickým startérem.
Kdy ho potřebuješ
- při stisku startéru je slyšet jen cvaknutí a motor se netočí
- elektrický startér reaguje se zpožděním nebo nepravidelně
- motor nejde nastartovat tlačítkem, i když je akumulátor nabitý
- kontakty relé jsou opálené nebo je relé přehřáté
- relé zůstává sepnuté i po puštění tlačítka
Na co pasuje (kompatibilita)

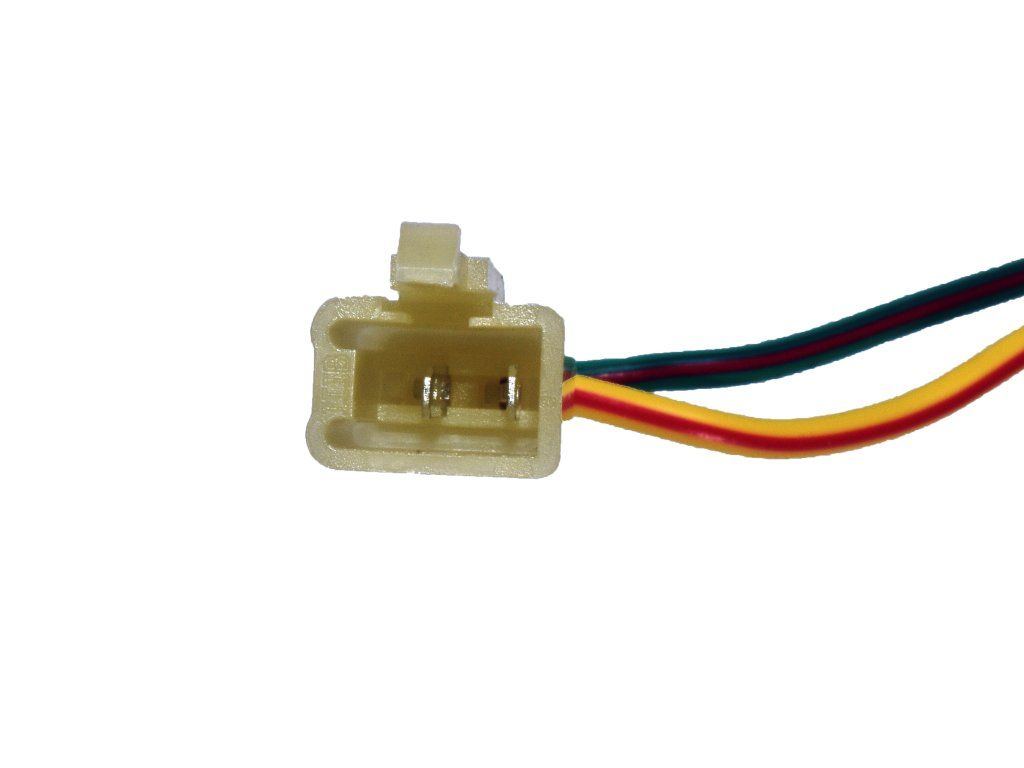

Jde o univerzální 12 V startovací relé, jaké se používá na spoustě 4taktních čínských motorů pitbike, ATV/čtyřkolek a minibiků s elektrickým startérem a spínacím proudem do 25 A. Napájecí kabely se připojují na štift se závitem M6 x 13 mm a ovládání jde přes 2pinový konektor (délka kabelu 170 mm). Protože se relé vyrábí ve variantách s odlišným konektorem (samec/samice), porovnej si před koupí typ konektoru s původním dílem.
Použití a montáž
Před výměnou odpoj akumulátor. Uvolni napájecí kabely ze štiftu M6 a odpoj 2pinový ovládací konektor starého relé. Nové relé osaď na původní místo, připoj silné napájecí kabely na štift a dotáhni matici M6, potom zapoj ovládací konektor. Dbej na správnou polaritu a pevné dotažení svorek - uvolněné spoje způsobují přehřívání. Nakonec připoj akumulátor a vyzkoušej startování.
Údržba a životnost
Relé je bezúdržbové. Průběžně kontroluj dotažení svorek na štiftu a čistotu konektoru, případně kontakty ošetři proti korozi. Uvolněné nebo zkorodované spoje zvyšují přechodový odpor a relé i kabeláž se přehřívají.
Časté otázky
Jak poznám, jestli je vadné relé, nebo startér?
Pokud při stisku tlačítka relé jen cvaká a startér se netočí, ale akumulátor je nabitý a spoje dotažené, příčinou bývá opálené relé. Pokud relé sepne naplno a startér stejně nereaguje, problém může být ve startéru nebo v kabeláži. Pomůže změřit napětí na výstupu relé během startování.
Jak velký proud relé snese?
Toto relé má spínací proud 25 A a napájení 12 V, což pokryje běžné elektrické startéry na pitbike, ATV a minibike. Napájecí kabely se uchycují na štift se závitem M6 × 13 mm.
Technické parametry
| Typ konektoru | Samec |
| Napájecí napětí | 12 V |
| Spínací proud | 25 A |
| Počet konektorů | 1 |
| Počet pinů | 2 |
| Závit na štiftu | M6 × 13 mm |
| Délka kabelu | 170 mm |
| Šířka | 35 mm |
| Délka | 60 mm |
Proč právě tento díl
Specializujeme se výhradně na díly pro pitbike, ATV/čtyřkolky a minibiky, takže víš, že kupuješ ověřený díl a ne náhodný kus. Pokud si nejsi jistý variantou konektoru, poradíme ti podle fotky nebo rozměrů.
Doplňkové parametry
| Kategorie: | Náhradní díly |
|---|---|
| Hmotnost: | 0.085 kg |
